Einsteckbarer Flüssigkeitsstandtransmitter mit 3 Metern Reichweite, 12-V-Gleichstromversorgung, 4 bis 20 mA Ausgang

beschreibung Auftragserteilung & Kundenspezifische Fertigung Typisches Installationsbeispiel Beispiel für eine Installation vor Ort Rezension

beschreibung

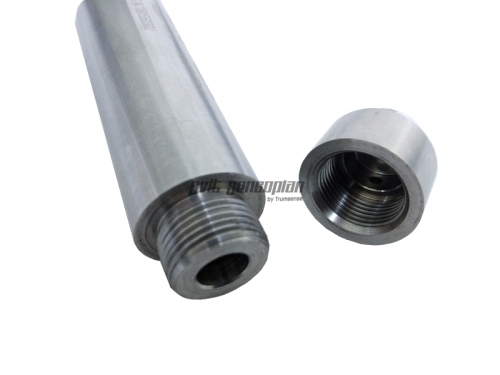

Der von Trumsense Precision Technology hergestellte Eingangspegeltransmitter besteht aus 1Cr18Ni9Ti-Edelstahl. Der ölgefüllte Silizium-Piezoresistiv-Isolierkern dient als Signalmesselement und ist in einem Edelstahlgehäuse versiegelt. Dadurch entsteht eine integrierte und standardisierte Signaleinheit. Das Kabel ist hermetisch mit dem Gehäuse verbunden. Der Luftkanal im Kabel ermöglicht den Austausch des Gegendruckraums zwischen Sensor und Atmosphäre und gewährleistet so die Messgenauigkeit. Der Transmitter ist für den Dauereinsatz in mit dem Material kompatiblen Flüssigkeiten geeignet und bietet hohen Bedienkomfort.

Produkt-Elite-Funktionen:
►Kleine Größe, geringes Gewicht, gute Langzeitstabilität,
►Die Kabelverbindung ist wasser-, öl- und abriebfest und flexibel einsetzbar;
►Mehrere Druckbereiche und Signalausgänge;
►Nichtpolarer Zweidraht-Stromausgang;
►Verfügbar für Blitzschutzprodukte;
►Erhältlich mit waagerechten Kabeln mit verstärkten Rippen;
►Eigensicher, flammfest, CE-zertifiziert.

Funktionsprinzip: (Basierend auf dem Prinzip der statischen Druckmessung:)
Wird der Füllstandsmessumformer in eine bestimmte Tiefe in die zu messende Flüssigkeit eingetaucht, ergibt sich die Druckformel an der Flüssigkeitsoberfläche des Sensors zu: P = ρ · gH + Po
In der Formel:
P: der Druck am Messumformer gegenüber der Flüssigkeitsoberfläche; ρ: die Dichte der gemessenen Flüssigkeit
g: lokale Gravitationsbeschleunigung
Po : Atmosphärendruck an der Flüssigkeitsoberfläche
H : Eindringtiefe des Senders in die Flüssigkeit
Gleichzeitig wird der Flüssigkeitsdruck über den gasleitenden Edelstahl in den positiven Druckraum des Sensors eingeleitet. Anschließend wird der atmosphärische Druck Po an der Flüssigkeitsoberfläche mit dem negativen Druckraum des Sensors verbunden, um den Druck Po auf der Rückseite des Sensors auszugleichen. Der vom Sensor gemessene Druck beträgt somit: ρ · gH. Durch Messung des Drucks P kann offensichtlich die Flüssigkeitsstandhöhe ermittelt werden.

Parameter:

Reichweite	0–1 m …–200 m
Prüfdruck	≤1,5-facher Nennbereich
Genauigkeit	±0,25 % (typisch) ±0,5 % (max.)
Langfristige Stabilität	±0,2 % FS/Jahr (>20 mH₂O) ±20 mm (≤20 mH₂O)
Betriebstemperaturbereich	-20℃~80℃
Lagertemperaturbereich	-40℃~120℃
Stromversorgung	5 V, 12 V, 24 V, 15–30 V, 9–36 V DC
Ausgangssignal	4–20 mA 0–10/20 mA 0/1–5/10 V DC
Optional	RS485-Modul
Gehäusematerial	Aluminiumguss, Edelstahl 1Cr18Ni9Ti
Membranmaterial	316L
O-Ring	Fluorkautschuk
Kabel	Polyethylen-Belüftungskabel
Isolationswiderstand	100 MΩ, 100 V DC
Schutz	IP 68
Markierung	ExiaIICT6

Anwendungsbeispiel:
►Medizin, Metallurgie, Kraftwerke, Bergwerke, städtische Wasserversorgung und Abwasserentsorgung,
►Konstantdruck-Wasserversorgung, Abwasserbehandlung, Metallurgie und chemische Industrie
►Wasserstandsmessung in Tiefbrunnen, hydrologische Flussüberwachung,
►Trübungspegelmessung, Flüssigkeitstankhöhe
►Wassersparende Bewässerung, Überwachung des Verbrauchs von Umlaufflüssigkeiten, Trinkwassertechnik
►Aufbereitung von Flusswasser, hydrologische Überwachung und Erkundung von Kanälen, Flüssen, Stauseen, Seen, Küsten, Geologie ... ...

Fotoshow in der Reihenfolge:

Auftragserteilung & Kundenspezifische Fertigung

Typisches Installationsbeispiel

►Dieser Flüssigkeitsstandtransmitter mit Eingangsanschluss verfügt über eine Isoliermembran im Druckeinlass. Berühren Sie diese nicht mit Fremdkörpern.
►Bitte beachten Sie beim elektrischen Anschluss unbedingt die Verdrahtungsanleitung. Ein falscher Anschluss kann die Verstärkerschaltung beschädigen.
►Bei der Installation von Unterwasser-Füllstandsmessumformern dürfen keine Drähte verwendet werden, um schwere Gegenstände außer dem Produkt anzuheben.
►Die Sonde wird regelmäßig ausgebaggert, um ein Verstopfen des Einlasses zu vermeiden.

Grundlegende Verdrahtung für diesen Flüssigkeitspegelwandler:

Typisches Installationsbeispiel:

Beispiel für eine Installation vor Ort

►Das Kabel ist ein spezielles wasserdichtes Kabel. Es muss während der Installation und des Gebrauchs frei von Abnutzung, Durchstichen und Kratzern sein. Sollten die genannten Probleme vor Ort auftreten, muss der Leiter geschützt werden.
►Sollten Sie während der Installation oder Nutzung auf Probleme stoßen, kontaktieren Sie bitte unser Unternehmen. Öffnen Sie das Produkt bei Funktionsstörungen bitte nicht selbst, um es zu reparieren.
